自作タコメーター（実用1号機） |
 |

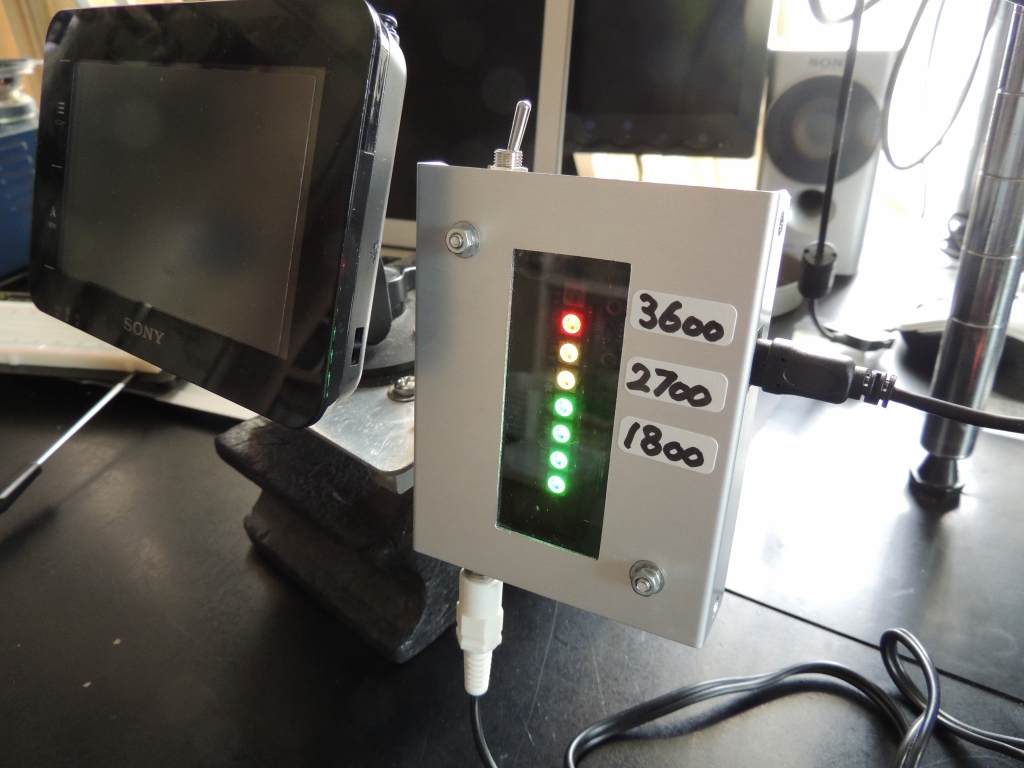

ケースに収める前ページで実験したものを小型アルミケース(テイシンTC-104)に収めて常用できるようにしました。 |
 |

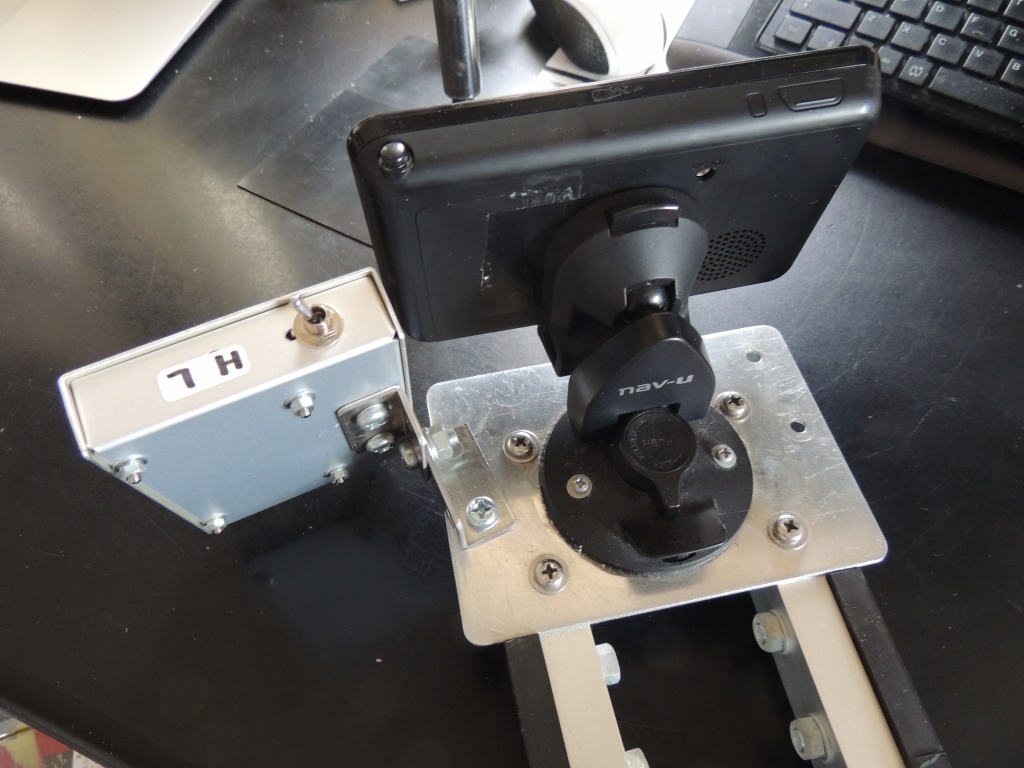

取り付け場所カーナビの台座の端っこに居候させてもらいました。この自作のアルミ台座はオーディオの空きDINスペースに突っこむ構造になってます。 |
 |
中のようすユニバーサル基板に組みました。 |
 |

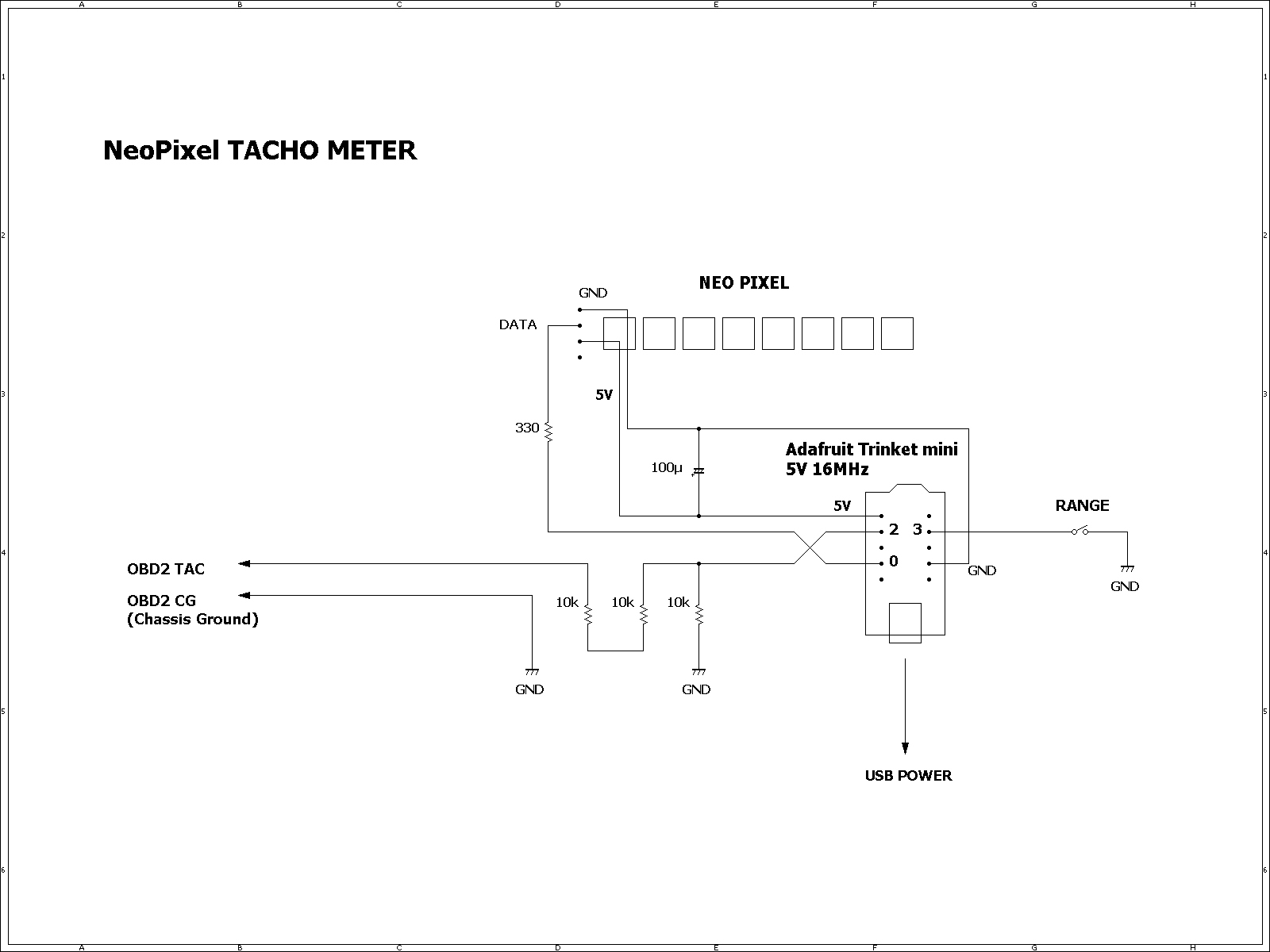

回路図Adafruit公式は電源ラインに1000uFの電解コンを入れることを強く推奨していますが、ユーザーフォーラム等の情報を参照し、Stick8ならそこまで大容量のものは必要ないと判断しました。（実際1000uFだとフタも閉まらないので^^） |
 |

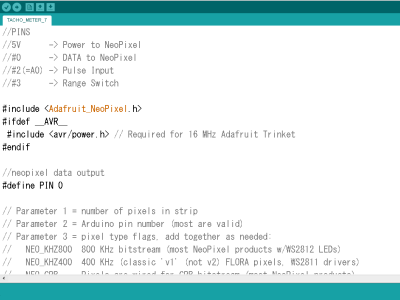

プログラム簡単なオープニングセレモニーも入れてみました。TACHO_METER_7.zip |
タコメーター始動 | |
 |
さらに実験このOBD2界隈、なかなか面白いので継続していじっていこうかと思います。さらに実験編 |
