SSTV WIRELESS CAMERA (ワイヤレスカメラ)

An experiment of wireless camera using Arduino DUE and lisence free UHF radio.

ARDUINO DUEと特小トランシーバーを使った無線カメラの実験です。

Robot B/W8

WIRELESS CAMERA

OVERVIEW

  • ARDUINO BASED
  • 160x120 STILL PICTURE
  • SSTV (ROBOT BW8) ENCODING
  • SEND OVER UHF RADIO
  • RANGE 100m-500m @10mW
  • MOTION DETECT
ARDUINO DUE

COMPONENT(1)

ARDUINO DUE

必ず純正のボードを使用してください。互換品では正常に動作しない場合があります。

Be sure to use a genuine board. Third party boards may cause some issues.
ETHERNET SHIELD

COMPONENT(2)

ETHERNET SHIELD R3 (SD CARD SHIELD)
SD CARD SHIELD

ANOTHER CHOICE

I also tested this "SD Card Shield v4.2" from Seed Studio, and it worked fine without any changes.

Seed Studio製のSDシールドも試してみましたが、どこも変更することなく正常に動きました。
AD9850 DDS MODULE

COMPONENT(3)

AD9850 DDS MODULE

Available at eBay.com

eBay.comで入手可能です。
JPEG CAMERA

COMPONENT(4)

TTL SERIAL JPEG CAMERA (VC0706)

Available at adafruit.com

adafruit.comで入手可能です。
WALKIE TALKIE

COMPONENT(5)

UHF WALKIE TALKIE
  • LICENSE FREE
  • UHF 10mW
  • VOX FUNCTION
Of course, if you are a lisenced ham radio, the range will increase up to 30km or more!

当然、アマチュア無線の免許を持っていれば、到達距離30km以上も可能でしょう。(日本の場合は法的な制約がいろいろあって面倒ですが、、)

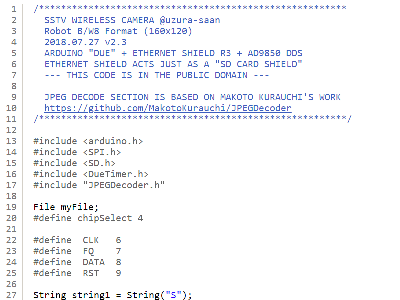

スケッチ

CODE

DOWNLOAD(.zip) v2.3

*Compiled and tested on IDE ver.155r2
*IDE ver.155r2でコンパイル及び動作確認しました。

v1.5 External Trigger
v2.0 Motion Detection (Internal)
v2.1 Better Image Quality
v2.2 Store 100 Images in the SD Card
v2.3 Cleaned up the code

*Require these two libraries
*以下のライブラリが必要です。

(1)"DueTimer" library
(2)"JPEGDecoder" library
JPEGDecoder.cpp

JPEGDecoder.cpp

*JPEGDecoder.cpp must be modified
*ライブラリは一部修正が必要です。

(Thanks for bug fix information, Mr.Bodmer GitHub)
DIAGRAM 1

DIAGRAM 1

DIAGRAM 2

DIAGRAM 2

I didn't notice that the camera module itself has ability of motion detection for 1 year :)
Thanks for information, Mr. Shigehiro Kimura @ Kimucha-Kobo Garage House

カメラモジュール自体にモーション検知の機能があることに1年間気づきませんでした^^
使い方は「きむ茶工房ガレージハウス」Kimura様のライブラリを参考にさせていただきました。
DIAGRAM 3

DIAGRAM 3

RX-SSTV

RECEIVING SOFTWARE

I recommend RX-SSTV for receiving.

受信用のソフトはRX-SSTVがおすすめです。
  • AUTO FILE SAVE
  • AUTO TIME STAMP

INDOOR TEST

FIELD TEST 1

Sent from home, received at mobile. (distance 400m)

家から送信して車で受信したもの(距離400m)
MOBILE CAM

FIELD TEST 2

Sent from mobile, received at home.

車から送信して家で受信したもの


Scottie1 (COLOR)

SSTV Scottie1

OVERVIEW

  • ARDUINO BASED
  • 320x256 STILL PICTURE (COLOR)
  • SSTV (Scottie1) ENCODING
  • SEND OVER UHF RADIO
  • RANGE 100m-500m @10mW
  • MOTION DETECT

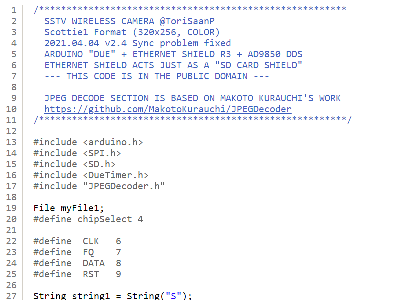

スケッチ

CODE

DOWNLOAD(.zip) v2.4 (2021.04.04)

*Compiled and tested on IDE ver.1.8.5
*IDE ver.1.8.5でコンパイル及び動作確認しました。

v1.1 External Trigger, Bug fix
v2.0 Motion Detection (Internal)
v2.1 Better Image Quality
v2.2 Store 100 Images in the SD Card
v2.3 Cleaned up the code
v2.4 Sync problem fixed

*Require these two libraries
*以下のライブラリが必要です。

(1)"DueTimer" library
(2)"JPEGDecoder" library
JPEGDecoder.cpp

JPEGDecoder.cpp

*JPEGDecoder.cpp must be modified
*ライブラリは一部修正が必要です。

(Thanks for bug fix information, Mr.Bodmer GitHub)
DIAGRAM

DIAGRAM

INDOOR TEST

FIELD TEST 1

Sent from home, received at mobile. (distance 400m)

家から送信して車で受信したもの(距離400m)


Documents for creators

SSTV FORMATS

SSTV FORMATS

Detailed explanation of various SSTV formats.

各種SSTVフォーマットの詳しい解説書

(1)Proposal for SSTV Mode Specifications
(2)Image Communication on Short Waves


Other implementations

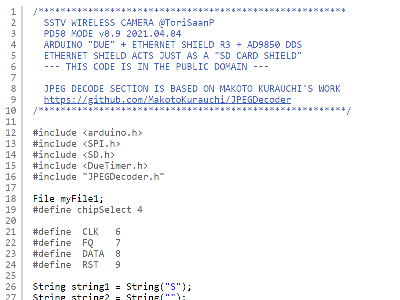

SSTV PD50 MODE

PD50, PD90

DOWNLOAD(.zip) v0.9 (2021.04.04)

*Compiled and tested on IDE ver.1.8.5
*IDE ver.1.8.5でコンパイル及び動作確認しました。

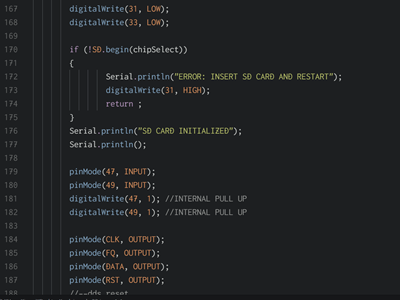

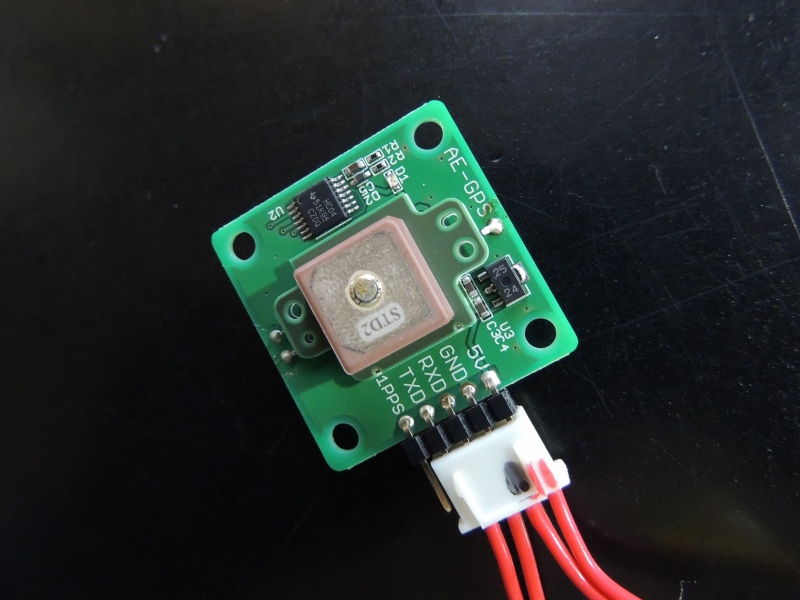

SSTV PD50 MODE with GPS

PD50 with GPS position embeded

DOWNLOAD(.zip) v1.32 (2021.04.21)

*Compiled and tested on IDE ver.1.8.5
*IDE ver.1.8.5でコンパイル及び動作確認しました。

Check the latest image on my Internet Live Feed Page
