ARDUINO FOR HAM RADIO :: RTTY |
BAUDOT ENCODER ( KEYBOARD INPUT )Arduinoで「5単位BAUDOTコード」を生成します。アマチュア無線の実際の交信に使えるものとして、キーボードからのリアルタイム入力をサポートします。 |
|
 |
** BASIC TEST ** |
 |
DIAGRAMアイコムのIC-7000と組み合わせた例。IC-7000にはデコーダーが内蔵されているので、PCを必要としないシンプルなRTTYシステムが出来上がります。 意外なことに、最新のIC-7300でもUSBキーボードからの送信機能は付かなかったので、このような付加装置は今後も有用かもしれません。 7600シリーズ以上の高級機との差別化ということでしょうが、とても優秀なデコーダーだけにちょっともったいない気がしますね。 ※その他のRTTYデコーダー搭載機種 IC-746(PRO), IC-756(PRO), IC-7100, IC-7400, IC-7410, IC-9100 など、多数あります。 |
 |
DIAGRAMQP-7と組み合わせた例。RTTYと自作はとても相性が良い！と個人的には思っているのですが、、 |
 |

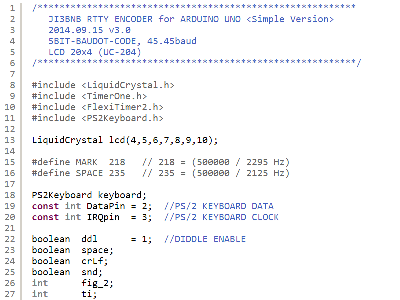

PROGRAMDOWNLOAD(.zip) v3.1「ARDUINO」は世界標準のマイコンボードだけあって、ライブラリ群が非常に充実しています。標準インストールされているものはもちろん、世界中のユーザーが独自のライブラリを公開しています。ほとんど「ないものはない」という感じです。今回はPS/2キーボードを接続するためのライブラリ等を使わせて頂きました。 ※あらかじめダウンロード＆インストールしてください。 (1)"TimerOne" Library (2)"FlexiTimer2" Library (3)"PS2keyboard" Library |
 |
INSTALL LIBRARYライブラリの「インストール」というのは、解凍したフォルダをライブラリフォルダ内に「配置」するだけのことです。解凍した際にフォルダが２重になった場合は、内側のフォルダだけを配置します。例えば、"FlexiTimer2"ライブラリをインストールすると左画像のようになります。 |
 |
SCHEMATICLCD:16x212番ピンのAFSK出力は少しノイズが混じりますので、ローカルモニター専用で使うことを推奨します。 AFSK output from pin No.12 is recommended only for local monitor use, because it has some noise. |
 |
SCHEMATICLCD:20x4 |
動作TESTできました〜！ |
|
 |
PS/2キーボード一応、念のために確認しておきますが、ソニー「プレステ2」のキーボードではございません^^写真左側、普通のパソコン用キーボードです。USBキーボードとはコネクタ形状が違いますね。 ちょっと古い規格ですが、今でも入手容易です。キーの多数同時押しを認識するらしく、一部のゲーマーさんに根強い人気。 |
 |
PS/2コネクタ「ミニDIN6P」という名称で売られている汎用品です。 |
 |
** 20CH MEMORY VERSION **定型文の送信機能を盛り込んでみました。これもアマチュア無線の実際の交信においては、ほぼ必須の機能でしょう。 数字キーとファンクションキーに最大20個の定型文を割り当てることができます。 |
 |

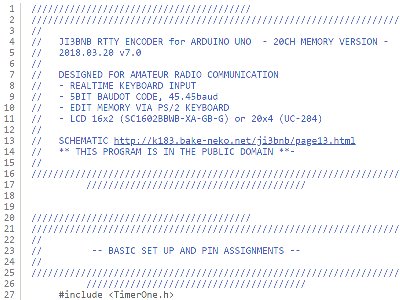

PROGRAMDOWNLOAD(.zip) v7.0v7.0 20CH MEMORY (DIRECTLY EDITED VIA PS/2 KEYBOARD), BUG FIX PS/2キーボードから直接メモリーを編集できるようになりました。そのうち[F1]は送信中でも随時書き換え可能なので、相手局のコールサインを格納するエリアとして最適です。 ※あらかじめダウンロード＆インストールしてください。 (1)"TimerOne" Library (2)"FlexiTimer2" Library (3)"PS2keyboard" Library |
 |
PS2keyboard.hキーボードライブラリのヘッダファイルを修正する必要があります。"PS2Keyboard.h" in the library must be modified. |
 |
SCHEMATICLCD:16x212番ピンのAFSK出力は少しノイズが混じりますので、ローカルモニター専用で使うことを推奨します。 AFSK output from pin No.12 is recommended only for local monitor use, because it has some noise. |
 |
SCHEMATICLCD:20x4 |
 |
PICマイコンでの作例「ARDUINOなんて軟弱、私はPIC派！」という貴方にはI0CG局の作例はいかがでしょう？似たようなコンセプトの作例の中では一番最初のもので、私もまずはこれを作りました。 |
 |
組み込み例ARDUINO UNOと完全互換のMetro Miniという小さなマイコンボードを使ってコンパクトに組んでみました。 |
 |
内部 |
動作TESTできました〜！ |
|
動作TESTメモリー編集のようす (v7.0)Editing a memory (v7.0) |
|
 |
** F6IDT VERSION **
フランスのF6IDT局による応用例です。私の駄作を、いつも美しい実装でまとめ上げて頂いております！ |
 |
** WORD MODE INPUT VERSION **ワード単位送信の実装に挑戦してみました。4行目の入力エリアに表示されている単語は、[Space] [Enter] [RightArrow]のいずれかで確定してからエンコードされます。 確定前なら[Backspace]で修正可能という大きな利点があります。 |
 |

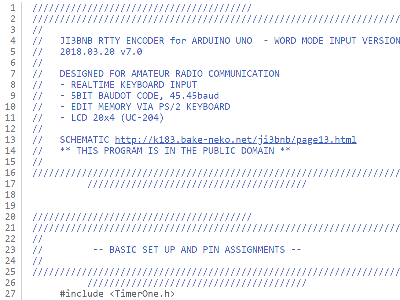

PROGRAMDOWNLOAD(.zip) v7.0v7.0 20CH MEMORY (DIRECTLY EDITED VIA PS/2 KEYBOARD), BUG FIX ※あらかじめダウンロード＆インストールしてください。 (1)"TimerOne" Library (2)"FlexiTimer2" Library (3)"PS2keyboard" Library |
|
PS2keyboard.hキーボードライブラリのヘッダファイルを修正する必要があります。"PS2Keyboard.h" in the library must be modified. |
 |
SCHEMATIC12番ピンのAFSK出力は少しノイズが混じりますので、ローカルモニター専用で使うことを推奨します。AFSK output from pin No.12 is recommended only for local monitor use, because it has some noise. |
動作TEST個人的にミスタイプはかなり多い方なので、これでプレッシャーなく楽に打てるようになります^^ |
|
実際のQSOで使ってるところ |
|
RTTYの仕組みを勉強する。 |
|
 |
Baudot Code (ITA2)現在は、フランスのボドー(Baudot)さんが作ったオリジナルのコードではなく、"ITA2"という規格のものが使われているようですね。5bitですから組み合わせは32通り、これではちょっと足りないので"LETTERS"と"FIGURES"コードによって1段目と2段目を行ったり来たりするんですね。 |
 |
実際の信号「下位ビット」から送出するというのがポイントでしょうか。機械式テレタイプのストップビットが「1.42bit」というのは物理的制約が関係するようです。電子式の場合は「1bit以上」でＯＫのようですが、機械式との互換性を考慮して「1.5bit」とすることが多いようです。 |
